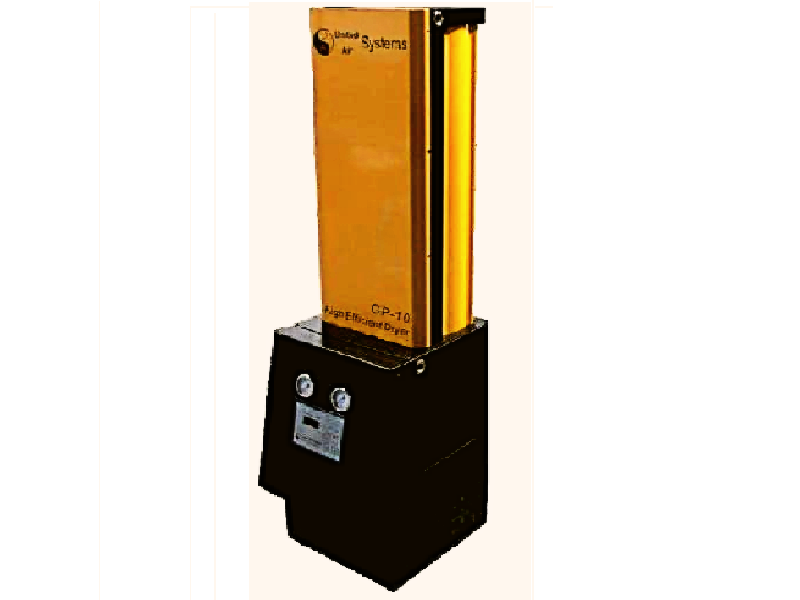

UAS 模組式吸附乾燥機

露點溫度保證可達 -40 & -70℃以下
最大流量可自 1.2~20.5 m³/min以上

參考使用行業：高科技業或對 CDA 有高標準要求者，如半導體、面板、光電、太陽能及雷射切割等。

分類: 產品專區, 乾燥機, UAS Dryer標籤: 可彈性擴充, 壓縮空氣, 鋁鎂合金, 陽極防鏽

彈性擴充
隨時掌握選擇權
陽極防鏽
維護易、腐蝕難
寧靜舒適
操作平穩，免生噪音

特色

一個模組不夠，那就再來一個──自體擴充容易，擁抱擴大生產的可能。

使用效率再升級──搭載專用控制閥，氣流平均分布，操作流暢。

採用鋁鎂合金外殼、陽極防鏽工藝──機器免於濕氣侵擾，長時間不腐蝕。

沉默、穩重又可靠──切換平穩的專用控制閥、穩定的出口露點低溫，帶給您寧靜、舒適的操作體驗。

技術資料

United Air Systems 模組式吸附乾燥機

技術資料

提供流量	1.2 ~ 20.5 Nm³/min	控制器種類	簡易型人機介面
露點溫度	-40 ℃ or -70 ℃ PDP	控制器種類	簡易型人機介面
最高空氣進口溫度	45 ℃	電源需求	110 / 220 AC / 1 ph / 50 or 60 Hz
最低空氣進口溫度	5 ℃	電源需求	110 / 220 AC / 1 ph / 50 or 60 Hz
最低進口壓力	6 barg	出口空氣溫度	≦ 48 ℃ @ inlet temp. 45 ℃
最低出口壓力	5 barg	出口空氣溫度	≦ 48 ℃ @ inlet temp. 45 ℃
最高環境溫度	≦ 40 ℃	噪音值	低於 70 dBA

型號	進出口尺寸 (Pipe Size)	流量 (Nm³/min)	外型尺寸 (mm)
型號	進出口尺寸 (Pipe Size)	流量 (Nm³/min)	長(L)	寬(W)	高(H)
GP-10	¾”	1.2	465	360	1370
GP-20	1”	2.5	465	360	1570
GP-30	1”	3.9	450	500	1780
GP-50	2”	6.9	600	500	1780
GP-75	2”	10.5	750	500	1780
GP-100	2½”	14.5	900	500	1780
GP-150	2½”	20.5	1050	500	1780

選型修正參數

United Air Systems 模組式吸附乾燥機

選型修正參數：

溫度糾正系數 CFT

最高進氣溫度	℃	25	30	35	40	45	50
最高進氣溫度	CFT	1	1	1	0.92	0.85	0.70

壓力糾正系數 CFP

最低進氣壓力	barg	4	5	6	7	8	9	10	11	12	13
最低進氣壓力	CFP	0.50	0.65	0.85	1.00	1.10	1.20	1.30	1.50	1.63	1.75

露點糾正系數 CFD

要求露點 ℃ (F)	PDP	-20 (-4)	-40 (-40)	-70 (-100)
要求露點 ℃ (F)	CFD	1.1	1	0.7

註：正確乾燥機流量 =　進氣流量／CFT x CFP x CFD
